四象限双向可控硅

四象限双向可控硅（4Q TRIAC）与为提升可靠性而优化过的三象限双向可控硅（3Q TRIAC）不同，它是一种功能完整但性能更“原始”的通用型器件。它的核心特点是能在全部四个触发象限工作。可在任一象限触发，包括三象限可控硅无法工作的第四象限（Q4: MT2-, G+）。触发对称性好，四个象限的触发电流（Igt）值差异不大，通常仅差1-2倍，驱动设计简单。成本较低，技术成熟，多为通用型产品，价格通常比同等电流规格的3Q TRIAC器件低。与3Q TRIAC器件相比，换向能力相对较差，抗干扰弱，通常必须外接 RC 缓冲电路（阻容吸收）来限制dV/dt和dI/dt，会增加元件成本和PCB空间。

Reset ALL

Close Open Filters

Product Name	Package	Insulation.	V_DRM (V) Min.	V_RRM (V) Min.	I_T(RMS) (A) Max.	I_TSM (A) Max.	I_GT (mA) @I~III Max.	I_GT (mA) @IV Max.	V_GT (V) Max.	V_TM (V) Max.	@I_T(A)	I_DRM (uA) @25℃@V_DRM Max.	I_RRM (uA) @25℃@V_RRM Max.	T_J (℃)	Status

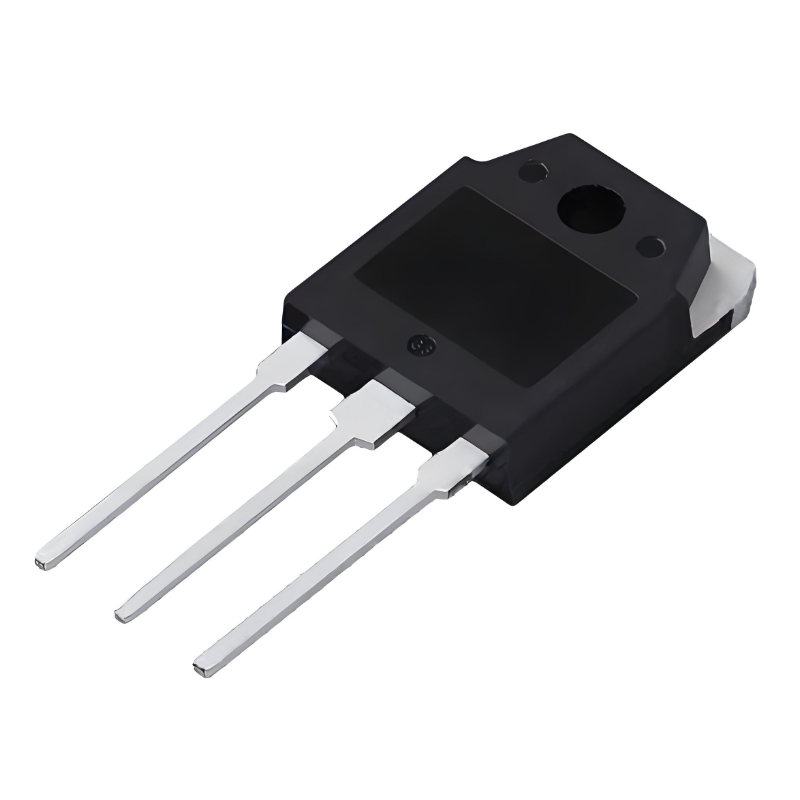

BTA41T-800B	TO-3P	Ins.	800	800	41	420	50	70	1.3	1.55	60	5	5	125	MP
BTB136S-800C	TO-252	No Ins.	800	800	4	40	35	50	1.5	1.55	5.5	5	5	125	MP
BTB136S-800B	TO-252	No Ins.	800	800	4	40	50	70	1.5	1.55	5.5	5	5	125	MP
BT134G-800D	SOT-223	No Ins.	800	800	4	25	5	10	1.3	1.7	5	5	5	125	MP
BTB138D-800D	TO-263	No Ins.	800	800	12	95	5	10	1	1.55	15	5	5	125	MP
BTB138D-800E	TO-263	No Ins.	800	800	12	95	10	25	1	1.55	15	5	5	125	MP
BTB138D-800F	TO-263	No Ins.	800	800	12	95	25	70	1	1.55	15	5	5	125	MP
BT137C-600E	TO-220C	No Ins.	600	600	8	65	10	25	1	1.6	10	5	5	125	MP
BT137D-600E	TO-263	No Ins.	600	600	8	65	10	25	1	1.5	10	5	5	125	MP
BT137E-600E	TO-251	No Ins.	600	600	8	65	10	25	1	1.5	10	5	5	125	MP
BT137F-600E	TO-220F	No Ins.	600	600	8	65	10	25	1	1.5	10	5	5	125	MP
BT137R-600E	TO-262	No Ins.	600	600	8	65	10	25	1	1.5	10	5	5	125	MP
BT137S-600E	TO-252	No Ins.	600	600	8	65	10	25	1	1.55	10	5	5	125	MP
BT137C-800E	TO-220C	No Ins.	800	800	8	65	10	25	1	1.6	10	5	5	125	MP
BT137D-800E	TO-263	No Ins.	800	800	8	65	10	25	1	1.5	10	5	5	125	MP
BT137E-800E	TO-251	No Ins.	800	800	8	65	10	25	1	1.5	10	5	5	125	MP
BT137F-800E	TO-220F	No Ins.	800	800	8	65	10	25	1	1.5	10	5	5	125	MP
BT137R-800E	TO-262	No Ins.	800	800	8	65	10	25	1	1.5	10	5	5	125	MP
BT137S-800E	TO-252	No Ins.	800	800	8	65	10	25	1	1.55	10	5	5	125	MP
BT138C-600E	TO-220C	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138C-800E	TO-220C	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
BT138D-600E	TO-263	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138D-800E	TO-263	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
BT138E-600E	TO-251	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138E-800E	TO-251	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
BT138F-600E	TO-220F	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138F-800E	TO-220F	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
BT138R-600E	TO-262	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138R-800E	TO-262	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
BT138S-600E	TO-252	No Ins.	600	600	12	95	10	25	1	1.6	15	5	5	125	MP
BT138S-800E	TO-252	No Ins.	800	800	12	95	10	25	1	1.6	15	5	5	125	MP
